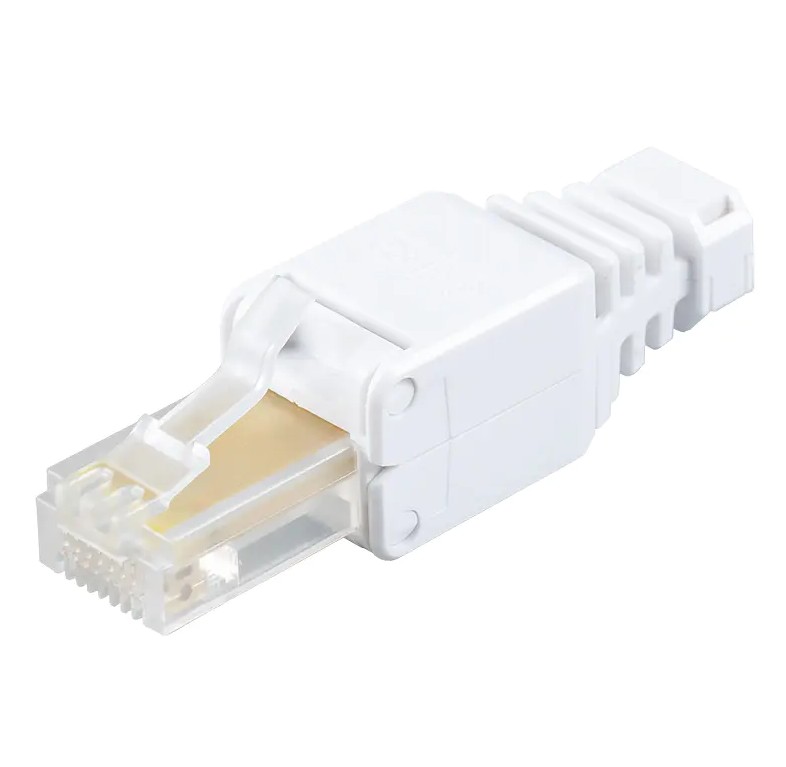

Что такое вилка без инструментов и почему она производит революцию в сетевых кабелях?

#toc_container { background: #f9f9f9; border: 1px solid #aaa; padding: 10px; margin-bottom: 10px; width: auto; display: table; font-size: 18px; line-height: 1.5; } .toc_title { display: flex; align-items: center; justify-content: space-between; font-weight: 700; margin: 0; padding: 0; } .toc-icon-toggle { width: 20px; height: 20px; cursor: pointer; line-height: 0; margin-left: 10px; } .toc_list { overflow: hidden; transition: max-height 0.1s, max-width 0.15s; } .toc_list li a { text-decoration: none; text-shadow: none; color: #f08300; } .toc_list li a:hover { text-decoration: underline; } #toc_container ul ul { margin-left: 20px; } function smoothScrollTo(targetY) { const startY = window.pageYOffset const diff = targetY - startY const distance = Math.abs(diff) const duration = Math.min(3000, Math.max(1000, distance * 0.6)) let startTime = null let animationFrameId = null function easeOutQuint(t) { return 1 - Math.pow(1 - t, 5) } function step(timestamp) { if (!startTime) startTime = timestamp const time = timestamp - startTime const progress = Math.min(time / duration, 1) const eased = easeOutQuint(progress) window.scrollTo(0, startY + diff * eased) if (progress < 1) { animationFrameId = requestAnimationFrame(step) } } function onUserScroll() { cancelAnimationFrame(animationFrameId) window.removeEventListener('wheel', onUserScroll) window.removeEventListener('touchstart', onUserScroll) } window.addEventListener('wheel', onUserScroll, { passive: true }) window.addEventListener('touchstart', onUserScroll, { passive: true }) requestAnimationFrame(step) } document.addEventListener('DOMContentLoaded', () => { const tocTitle = document.querySelector('.toc_title') const list = document.querySelector('.toc_list') tocTitle.insertAdjacentHTML( 'beforeend', '' + '' + '' + '' + '' + '' ) const toggle = document.querySelector('.toc-icon-toggle') const listHeight = list.scrollHeight const listWidth = list.scrollWidth list.style.maxHeight = 0 list.style.maxWidth = 0 toggle.addEventListener('click', () => { if (list.style.maxHeight === '0px') { list.style.maxHeight = listHeight + 'px' list.style.maxWidth = listWidth + 'px' list.style.marginTop = '10px' } else { list.style.maxHeight = '0px' list.style.maxWidth = '0px' list.style.marginTop = '0px' } }) document.querySelector('.toc_list').addEventListener('click', (e) => { const link = e.target.closest('a') if (!link) return e.preventDefault() e.stopPropagation() const id = link.dataset.id || link.getAttribute('href')?.replace('#', '') const target = document.getElementById(id) if (!target) return const realTarget = target.closest('h2') || target setTimeout(() => { const rect = realTarget.getBoundingClientRect() const scrollTop = window.pageYOffset const top = rect.top + scrollTop - window.innerHeight / 2 + realTarget.offsetHeight / 2 smoothScrollTo(top) }, 0) }, true) }) Content1 Технические принципы: как достигаются надежные соединения без инструментов 1.1 Эволюция технологии соединения со смещением изоляции (IDC) 1.2 Обеспечение целостности экранирования 2 Сравнение производительности: заделка без инструментов и традиционное обжатие 3 Сценарии применения 3.1 Дата-центры и серверные комнаты 3.2 Умные здания и структурированная кабельная система 3.3 Промышленные объекты и временное развертывание сетей 4 Руководство по выбору 4.1 Сопоставление по уровню сети 4.2 Соответствие по типу кабеля 5 Основы установки: ключевые шаги для обеспечения успешного завершения процесса без инструментов с первого раза 6 Тенденции развития: будущая эволюция технологии заделки без инструментов 6.1 Оптимизация совместимости с PoE высокой мощности 6.2 Модульная и интегрированная конструкция А Пробка без инструментов — это разъем, который завершает заделку сетевого кабеля без необходимости использования специальных инструментов, таких как обжимные клещи или инструменты для зачистки кабеля. Его основное преимущество заключается в сокращении традиционного профессионального процесса обжима с 3–5 минут до всего лишь 30–60 секунд, а также в уменьшении зависимости от уровня квалификации оператора. В центрах обработки данных, интеллектуальных зданиях и сценариях промышленной автоматизации внедрение технологии заделки без инструментов может повысить общую эффективность кабельной системы за счет более 40% и снизить процент отказов контактов, вызванных неправильной эксплуатацией, с 8–12% (традиционный метод) до менее 2%. Технические принципы: как достигаются надежные соединения без инструментов В традиционных вилках RJ45 используются металлические обжимные инструменты, которые вдавливают восемь медных проводников в ножи и одновременно отрезают лишние провода. Вилки без инструментов достигают эквивалентных электрических характеристик и механической прочности благодаря инновационным механическим конструкциям. Эволюция технологии соединения со смещением изоляции (IDC) В заглушках, не требующих инструментов, используется усовершенствованная технология IDC с прецизионными двусторонними лезвиями внутри. После вставки проводов кабеля, расположенных в соответствии со стандартами T568A/B, заделка выполняется следующими двумя способами: Тип опускания: Давление подается непосредственно через верхнюю крышку корпуса, вдавливая проводники в лезвия и отсекая лишнее. Подходит для неэкранированных моделей Cat5e/Cat6. Тип винта/поворотного замка: А rear nut is rotated to drive an internal pressing block forward, gradually compressing the conductors. This is commonly found in Cat6A/Cat7/Cat8 shielded models and provides stronger pull-out resistance (typically ≥50N). Обеспечение целостности экранирования Для применений с экранированной витой парой (STP/FTP) вилки, не требующие использования инструментов, имеют металлический корпус в сочетании с задними зажимами заземления. Такая конструкция корпуса обеспечивает полный контакт экранирующего слоя на 360 градусов. Если взять в качестве примера экранированный тип Cat6A, металлическое компрессионное кольцо автоматически затягивается и прокалывает внешний экранирующий слой кабеля, пока затягивается задняя гайка, обеспечивая непрерывность заземления с передаточным сопротивлением, контролируемым ниже. 50мОм , отвечающий требованиям к экранированной линии стандарта ISO 11801. Сравнение производительности: заделка без инструментов и традиционное обжатие Хотя методы работы различаются, сертифицированные вилки без инструментов по электрическим характеристикам соответствуют традиционным обжимным вилкам или даже превосходят их. В следующей таблице сравниваются ключевые параметры: Таблица 1. Сравнение ключевых показателей эффективности вилок, не требующих инструментов, и традиционных обжимных вилок Элемент сравнения Пробка без инструментов (Cat6A Shielded) Традиционная обжимная вилка (экранированная Cat6A) Время прекращения 30–60 секунд 3–5 минут Необходимые инструменты Никаких специальных инструментов не требуется Инструмент для обжима, стриппер, кабельный тестер Вносимая потеря (100 МГц) ≤0,1 дБ ≤0,15 дБ Возвратные потери (100 МГц) ≥26 дБ ≥24 дБ Сопротивление вытягиванию ≥50 Н ≥30Н Циклы повторного завершения 2–3 раза 1 раз (требуется замена вилки) Требования к навыкам Низкий (вставить по цветовому коду) Высокая (требуется сила обжатия и контроль угла) Как показано в таблице, вилки, не требующие инструментов, превосходят традиционное обжатие как по вносимым, так и по обратным потерям. Это связано с интегрированной прецизионной обработкой внутренних лезвий, которая устраняет колебания контактного сопротивления, вызванные неравномерной силой обжима вручную. Сценарии применения Дата-центры и серверные комнаты В центрах обработки данных с тысячами информационных точек плотность кабелей чрезвычайно высока, а пространство ограничено. Использование Заглушки без инструментов может увеличить ежедневную пропускную способность одного технического специалиста с 50–80 единиц чтобы 150–200 единиц . Что еще более важно, конструкция без инструментов позволяет работать непосредственно в задней части шкафов или внутри кабельных лотков, не требуя места для обжимных инструментов, что значительно сокращает время простоя при обслуживании находящихся в эксплуатации систем. Умные здания и структурированная кабельная система Кабельные системы коммерческих офисных зданий часто требуют прокладки в ограниченном пространстве, например, в потолочных камерах и напольных воздуховодах. Компактная конструкция вилок, не требующих использования инструментов (длина некоторых моделей составляет всего 40–45 мм), в сочетании с задними конструкциями для снятия натяжения позволяет осуществлять заделку непосредственно в ограниченном пространстве. Это позволяет избежать ошибок последовательности проводов или плохого обжатия, вызванных недостаточным рабочим пространством, свойственным традиционным методам. Промышленные объекты и временное развертывание сетей В сценариях автоматизации производства, выставочного строительства или аварийной связи топологии сети часто требуют временных корректировок. Возможность повторного подключения вилок без инструментов (допускающая 2–3 цикла переподключения) делает их идеальными для мобильного оборудования и временных соединений. Между тем, экранированные модели с металлическим корпусом эффективно противостоят электромагнитным помехам (EMI) в промышленных условиях, обеспечивая стабильную гигабитную/10-гигабитную передачу даже вблизи преобразователей частоты и двигателей. Руководство по выбору Доступные на рынке заглушки без инструментов делятся на несколько серий в зависимости от класса производительности, типа экранирования и механизма блокировки. Неправильный выбор напрямую повлияет на производительность и срок службы соединения. Сопоставление по уровню сети Cat5e (расширенная категория 5): Подходит для сетей от 100 Мбит/с до 1 Гбит/с. Достаточно неэкранированных типов с прижимной кнопкой, и они предлагают самую низкую стоимость. Cat6 (Категория 6): Поддерживает скорость от 1 Гбит/с до 10 Гбит/с (короткие расстояния). Для увеличения силы удержания кабеля рекомендуется использовать крыльевые прижимные конструкции. Cat6A (расширенная категория 6): Стандартное расстояние передачи 10 Гбит/с достигает 100 метров. Цельнометаллические экранированные корпуса с задними секциями с поворотным замком обязательны для контроля посторонних перекрестных помех. Cat7/Cat8 (Категория 7/8): Предназначен для скоростей 25G/40G и выше. Требуются полностью экранированные металлические конструкции пряжек, при этом задние гайки обеспечивают заземление экранирующего слоя для обеспечения сквозной непрерывности экрана. Соответствие по типу кабеля Для кабелей различного внешнего диаметра требуются соответствующие вилки без инструментов с соответствующими диапазонами сечений проводов. Общие характеристики следующие: Стандартный круглый кабель (НД 5,5–6,5 мм): выберите модели со стандартным диаметром заднего отверстия. Тонкий патч-корд (диаметр 4,0–5,0 мм). Выбирайте модели, совместимые с тонкими проводами, чтобы избежать неплотного обжатия. Сверхтяжелый промышленный кабель (диаметр 7,0–9,0 мм): выбирайте задние секции большого сечения с усиленными конструкциями для разгрузки от натяжения. Основы установки: ключевые шаги для обеспечения успешного завершения процесса без инструментов с первого раза Хотя конструкция без инструментов снижает эксплуатационный порог, соблюдение стандартизированных процедур по-прежнему важно для обеспечения долгосрочной надежности. Точный контроль длины зачистки: Зачистите внешнюю оболочку до длины, указанной на вилке (обычно 12–15 мм). Сохраняйте скрученное состояние до момента вставки, чтобы избежать чрезмерного раскручивания, которое приводит к превышению перекрестных помех на ближнем конце (NEXT). Строгая последовательность цветового кода: Независимо от того, используете ли вы стандарты T568A или T568B, убедитесь, что все восемь проводников абсолютно прямые и расположены правильно. Некоторые высококачественные вилки без инструментов имеют прозрачные каналы для проводов для визуального подтверждения положения каждого проводника. Вставьте полностью одним движением: Вставьте собранный пучок проводов вертикально в вилку до тех пор, пока каждый проводник не достигнет внутреннего упора. Для типов с поворотным замком перед затягиванием убедитесь, что пучок проводов не втянут. Аpply Sufficient Pressure: Для типов с опусканием вниз равномерно надавливайте пальцами или пяткой ладони; слышимый щелчок указывает на то, что крышка полностью установлена. Для типов с поворотным замком затягивайте заднюю гайку в указанном направлении до тех пор, пока не почувствуете значительное сопротивление, обычно требующее 3–5 ходов . Проверка и тестирование: Аfter termination, always use a cable certification tester for continuity, crosstalk, and return loss testing. For shielded models, use a multimeter to verify conductivity between the shielding layer and the plug's metal housing. Общее предупреждение о неисправности: Примерно 60% неудач при заделке без инструментов происходят из-за чрезмерной длины зачистки, обнажающей слишком много раскрученных пар проводов, или из-за неправильной последовательности проводов, вынужденных обжиматься. Поскольку лезвия, не требующие инструментов, обычно более острые, чем традиционные вилки, повреждение проводника из-за неправильного подключения необратимо. Перед повторной попыткой кабель необходимо перерезать. Тенденции развития: будущая эволюция технологии заделки без инструментов По мере того, как мощность PoE (IEEE 802.3bt) увеличивается до 90 Вт, а однопарный Ethernet (SPE) набирает обороты в промышленном Интернете вещей, Заглушки без инструментов сталкиваются с новыми техническими проблемами и направлениями модернизации. Оптимизация совместимости с PoE высокой мощности Сильный ток, проходящий через точки контакта, вызывает джоулевый нагрев, увеличивая сопротивление контакта. Вилки нового поколения, не требующие инструментов, оснащены позолоченными контактами из фосфористой бронзы высокой проводимости (толщина позолоты увеличена с традиционных 3 мкдюймов до 6–10 мкдюйм ) и увеличить площадь контакта лезвия IDC. Это контролирует повышение температуры в пределах 15°C, удовлетворяя требованиям надежности для долгосрочной работы PoE мощностью 90 Вт. Модульная и интегрированная конструкция Некоторые производители уже представили вилки без инструментов со встроенными светодиодными индикаторами. После завершения подключения световые цвета непосредственно отображают правильность последовательности проводов (зеленый) или ошибки (красный), что еще больше сокращает время тестирования на месте. 50% . Кроме того, появляются адаптеры, не требующие инструментов, совместимые с промышленными разъемами M12, призванные преодолеть границу физического уровня между офисными сетями и промышленными полевыми шинами.
